Votre voiture refuse de démarrer et vous entendez juste un petit « clic » quand vous tournez la clé ? Le problème vient peut-être du câblage de votre démarreur. Ce composant essentiel du circuit de démarrage mérite qu’on s’y attarde, car un mauvais branchement peut transformer votre matinée en véritable casse-tête.
Le câblage démarreur n’a rien de sorcier une fois qu’on comprend les bases. Il s’agit simplement de connecter trois éléments : la batterie qui fournit l’énergie, le solénoïde qui joue les intermédiaires, et le démarreur lui-même qui lance votre moteur. Mais attention, on parle ici de courants de 200 à 400 ampères – de quoi faire des étincelles au sens littéral !
Dans ce guide, vous découvrirez comment identifier les bonnes bornes, brancher vos câbles dans le bon ordre, et surtout, comment éviter de transformer votre capot en feu d’artifice. Nous aborderons aussi les tests au multimètre pour diagnostiquer les pannes courantes.
Résumé de l’article
| Section | Points clés couverts | Durée estimée |
|---|---|---|
| Sécurité | Précautions indispensables avant intervention | 2 min |
| Schéma de câblage | Identification des bornes B+, S, M et R | 5 min |
| 7 étapes de branchement | Procédure détaillée avec ordre de connexion | 15 min |
| Tests et diagnostics | Vérifications multimètre et dépannage | 10 min |
| FAQ | Réponses aux questions les plus fréquentes | 3 min |
🔒 Règles de sécurité incontournables
Avant de mettre les mains dans le moteur, rappelons que nous travaillons avec de l’électricité haute intensité. Un démarreur peut demander jusqu’à 400 ampères lors du lancement – c’est 30 fois plus qu’une prise domestique !
Checklist sécurité obligatoire :
- ✅ Débrancher d’abord la borne négative (-) de la batterie
- ✅ Porter des gants isolants et des lunettes de protection
- ✅ Éviter tout contact métal-métal qui créerait des étincelles
- ✅ Travailler moteur froid et dans un endroit ventilé
- ✅ Avoir un extincteur à portée de main
- ✅ Ne jamais fumer pendant l’intervention

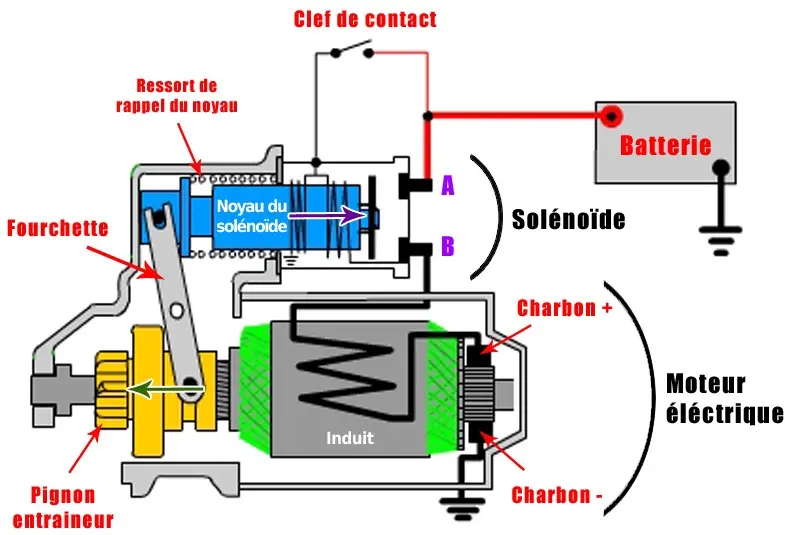

Comprendre le circuit de démarrage : les bases
Le circuit de démarrage, c’est un peu comme une chaîne de dominos électrique. Tout commence quand vous tournez votre clé de contact (ou appuyez sur le bouton start). Cette action envoie un petit signal de 12V vers le solénoïde du démarreur.
Le solénoïde, véritable chef d’orchestre du système, a deux missions :
- Pousser le pignon du démarreur vers la couronne du volant moteur
- Fermer le circuit haute intensité entre la batterie et le moteur du démarreur
Une fois ce contact établi, la batterie déverse ses 200 à 400 ampères dans le démarreur, qui fait tourner le moteur jusqu’au premier « pop » de combustion.
Les composants du circuit
La batterie : Réservoir d’énergie électrique (12V, capacité en Ah)
Le solénoïde : Interrupteur électromagnétique haute puissance
Le démarreur : Moteur électrique qui lance le moteur thermique
Le relais de démarreur : Protection et commande à distance (selon modèles)
Les câbles : Conducteurs adaptés aux forts ampérages

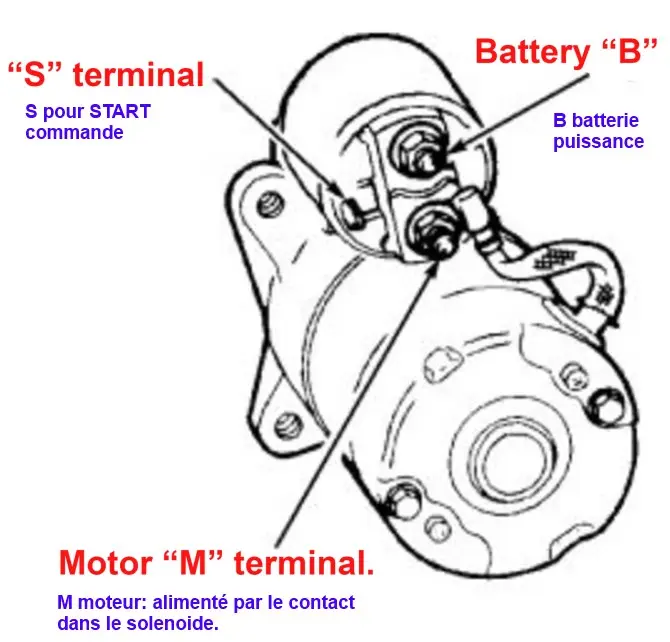

Schéma de câblage démarreur : identifier les bornes
Chaque borne du solénoïde a son rôle précis. Les confondre, c’est la panne assurée !
Les bornes principales du solénoïde
Borne B+ (ou 30) : Connexion directe à la borne positive de la batterie
- Câble de forte section (25 à 35 mm²)
- Porte souvent un capuchon rouge de protection
- Tension permanente de 12V
Borne S (ou 50) : Signal de commande de démarrage
- Câble fin (1,5 à 2,5 mm²)
- Relié au contacteur de démarrage (neiman)
- Tension de 12V seulement pendant le démarrage
Borne M ou R : Connexion vers le moteur du démarreur
- Gros câble interne au démarreur
- Circuit fermé par le solénoïde lors du démarrage
Le cas du relais de démarreur
Sur certains véhicules, un relais intercale le signal entre le neiman et le solénoïde :
Bornes 85 et 86 : Bobine de commande (12V depuis le neiman)
Bornes 30 et 87 : Contact de puissance vers la borne S du solénoïde
| Borne | Fonction | Section câble | Tension |
|---|---|---|---|
| B+ (30) | Alimentation batterie | 25-35 mm² | 12V permanent |
| S (50) | Commande démarrage | 1,5-2,5 mm² | 12V temporaire |
| M/R | Vers moteur démarreur | Interne | 12V (démarrage) |
Choisir la bonne section de câble
Le choix de la section des câbles n’est pas anodin. Trop fin, le câble chauffe et peut fondre. Trop gros, c’est de l’argent gaspillé et plus difficile à manier.
Sections recommandées selon le type de moteur
Moteurs essence : Section de 25 mm² généralement suffisante
- Intensité de démarrage : 150-250 ampères
- Couple de lancement modéré
Moteurs diesel : Section de 35 mm² recommandée
- Intensité de démarrage : 200-400 ampères
- Compression plus élevée = effort plus important
Câble de masse : Même section que le câble positif
- Souvent négligé mais crucial pour le retour de courant
- Vérifier l’état des tresses métalliques (oxydation)
Calculer la chute de tension
Une section trop faible provoque une chute de tension qui peut empêcher le démarrage. La formule est simple :
Chute de tension = (2 × Intensité × Longueur × Résistivité) / Section
Pour un câble cuivre de 1 mètre transportant 300A :
- Section 25 mm² : chute de 0,42V ✅
- Section 16 mm² : chute de 0,66V ⚠️
Les 7 étapes du câblage démarreur
Maintenant que vous maîtrisez la théorie, passons à la pratique ! Suivez ces étapes dans l’ordre pour un branchement sécurisé.
Étape 1 : Préparation et sécurisation
Coupez le moteur et laissez-le refroidir. Débranchez la borne négative (-) de la batterie en premier. C’est la règle d’or qui vous évitera bien des désagréments.
Localisez le démarreur sous le capot. Il ressemble à un gros cylindre métallique, généralement fixé près du volant moteur. Le solénoïde forme une petite « casquette » sur le dessus.
Étape 2 : Identification des connexions existantes
Avant de débrancher quoi que ce soit, prenez une photo de l’installation actuelle. Cela vous servira de référence si vous avez un doute.
Repérez les bornes du solénoïde :
- La plus grosse (B+) avec le gros câble rouge de la batterie
- La petite (S) avec le fil de commande du neiman
- Les connexions internes vers le moteur du démarreur
Étape 3 : Débranchement de l’ancien câblage
Commencez par la borne S (signal) : dévissez l’écrou et retirez délicatement la cosse.
Puis occupez-vous de la borne B+ : cette connexion est serrée fort car elle doit supporter de gros ampérages. Utilisez une clé de la bonne taille pour éviter d’arrondir l’écrou.
Étape 4 : Vérification de l’état des cosses
Profitez-en pour inspecter les cosses :
- Oxydation (dépôts blancs/verts) : nettoyez avec une brosse métallique
- Déformation ou fissures : remplacez impérativement
- Serrage : les cosses doivent être adaptées à la section du câble
Étape 5 : Branchement de la borne B+
Fixez d’abord le gros câble provenant de la batterie sur la borne B+ du solénoïde. Serrez fermement mais sans forcer – un couple de 25-30 Nm est suffisant.
Vérifiez que la cosse est bien en contact métal sur métal, sans trace d’oxydation entre les surfaces.
Étape 6 : Connexion de la borne S (commande)
Branchez le fil de commande sur la borne S. Ce câble plus fin vient du contacteur de démarrage ou du relais selon votre véhicule.
Le serrage est moins critique ici (couple de 5-8 Nm) car l’intensité est faible.
Étape 7 : Remise en service et test
Reconnectez la borne négative de la batterie. Testez le démarrage : vous devriez entendre le « clac » du solénoïde suivi du ronronnement du démarreur qui lance le moteur.
Si ça ne fonctionne pas du premier coup, ne vous acharnez pas ! Passez aux vérifications suivantes.
Tests et diagnostics au multimètre
Quand le démarrage ne fonctionne pas, le multimètre devient votre meilleur ami. Voici comment mener l’enquête méthodiquement.
Test de continuité des câbles
Réglez votre multimètre sur la fonction ohmmètre (Ω). Mesurez la résistance entre les extrémités de chaque câble :
- Câble batterie → borne B+ : résistance < 0,1 Ω
- Câble commande → borne S : résistance < 1 Ω
- Câble de masse : résistance < 0,1 Ω
Une résistance élevée indique une oxydation ou une rupture interne du câble.
Vérification de la tension batterie
Moteur arrêté, mesurez la tension aux bornes de la batterie :
- 12,6V ou plus : batterie OK
- 12,2V à 12,5V : batterie faible mais utilisable
- Moins de 12V : batterie HS, charge ou remplacement nécessaire
Test du solénoïde
Le solénoïde peut tomber en panne de deux façons : problème de bobine de commande ou contacts internes grillés.
Test de la bobine :
- Mesurez la résistance entre la borne S et la masse
- Valeur normale : 1 à 5 Ω selon les modèles
- Circuit ouvert (infini) = bobine cassée
Test des contacts de puissance :
- Avec le moteur qui tourne, mesurez la tension entre B+ et M
- Chute normale : moins de 0,5V
- Chute excessive = contacts usés
Diagnostic du relais de démarreur
Si votre véhicule en est équipé, testez le relais :
- Localisez le relais (souvent dans la boîte à fusibles moteur)
- Mesurez 12V sur les bornes 30 et 85 (contact mis)
- Testez la continuité entre 30 et 87 (relais activé)
- Vérifiez la résistance de la bobine entre 85 et 86 (70-150 Ω)
Tableau de dépannage rapide
| Symptôme | Cause probable | Test à faire | Solution |
|---|---|---|---|
| Rien ne se passe (silence total) | Batterie HS ou câble de commande coupé | Tension batterie + continuité borne S | Charge batterie ou répare câblage |
| « Clic » mais démarreur ne tourne pas | Contacts solénoïde grillés | Tension B+ → M pendant démarrage | Remplacer solénoïde |
| Démarreur tourne mais n’entraîne pas | Roue libre ou pignon usé | Écouter le bruit (tourne dans le vide) | Déposer et réparer démarreur |
| Démarrage lent ou difficile | Chute de tension excessive | Mesurer tensions en charge | Nettoyer connexions ou changer câbles |
| Démarreur reste enclenché | Solénoïde collé ou relais HS | Débrancher borne S (arrêt immédiat ?) | Remplacer composant défaillant |
Entretien et prévention des pannes
Un câblage démarreur bien entretenu, c’est l’assurance de démarrages sans souci pendant des années. Voici mes conseils de pro.
Inspection visuelle régulière
Tous les 6 mois, jetez un œil sous le capot :
- Corrosion des bornes : dépôts blancs/verts à nettoyer
- État des gaines : craquelures qui exposent le cuivre
- Serrage des connexions : vibrations peuvent les desserrer
- Traces de chauffe : décoloration = problème de résistance
Nettoyage des connexions
Pour des connexions nickel :
- Débranchement batterie (sécurité oblige)
- Démontage des cosses à nettoyer
- Brossage avec brosse métallique fine
- Application d’un spray protecteur (graisse de contact)
- Remontage avec serrage correct
L’opération prend 15 minutes et peut vous éviter une panne au pire moment.
Quand remplacer les câbles
Un câble ne dure pas éternellement. Remplacez-le si :
- Conducteur apparent : gaine craquelée qui laisse voir le cuivre
- Oxydation importante : couleur verte/blanche sur le métal
- Résistance anormale : mesure au multimètre > 0,2 Ω
- Déformation : câble qui a fondu partiellement
Questions fréquemment posées (FAQ)
Quels fils faut-il relier au démarreur ?
Trois connexions principales :
- Gros câble rouge de la batterie → borne B+ du solénoïde
- Câble de commande du neiman/relais → borne S du solénoïde
- Câble de masse de la batterie → châssis du véhicule
Le démarreur lui-même est connecté en interne au solénoïde, pas besoin d’action de votre part.
À quoi servent exactement les bornes R et S ?
Ces lettres peuvent prêter à confusion selon les constructeurs :
Borne S (Start) : reçoit le signal +12V du contacteur de démarrage. Quand vous tournez la clé, cette borne est alimentée et active le solénoïde.
Borne R (Relay) : sur certains modèles, envoie un signal vers le relais de démarreur ou alimente des accessoires pendant le démarrage (préchauffage diesel par exemple).
Consultez la documentation de votre véhicule car les conventions diffèrent entre marques.
Comment tester un solénoïde de démarreur ?
Trois tests simples au multimètre :
- Résistance de bobine : 1 à 5 Ω entre borne S et masse
- Continuité contacts : 0 Ω entre B+ et M (solénoïde activé)
- Test en charge : moins de 0,5V de chute entre B+ et M en fonctionnement
Si un test échoue, le solénoïde est HS et doit être remplacé.
Quelle section de câble pour un moteur diesel ?
Les moteurs diesel ont besoin de plus de couple au démarrage (compression élevée). Prévoyez :
- 35 mm² pour les diesels standards
- 50 mm² pour les gros diesels (+ de 2,5L)
- 25 mm² minimum, mais démarrage plus laborieux par temps froid
N’oubliez pas : même section pour le câble de masse !
Pourquoi le démarreur « claque » mais ne tourne pas ?
Ce symptôme typique indique que :
- Le solénoïde reçoit bien le signal (d’où le « clac »)
- Mais ses contacts internes sont grillés/oxydés
- Le circuit haute intensité ne se ferme pas
Solution : remplacer le solénoïde ou le démarreur complet selon l’état général.
Comment éviter les courts-circuits lors du branchement ?
Règles d’or à respecter :
- Toujours débrancher la borne négative de la batterie en premier
- Isoler les outils pour éviter les contacts accidentels
- Brancher dans l’ordre : B+ puis S puis masse
- Vérifier deux fois avant de remettre la batterie
- Porter des EPI : gants isolants obligatoires
Un court-circuit sur un démarreur peut faire fondre les câbles en quelques secondes !
Conclusion
Le câblage d’un démarreur n’a finalement rien de mystérieux. Il suffit de respecter quelques règles simples : sécurité d’abord, identification correcte des bornes, et branchement méthodique.
Les points essentiels à retenir :
- Sécurité : débrancher la batterie avant toute intervention
- Bornes : B+ pour l’alimentation, S pour la commande, masse vers le châssis
- Sections : 25 mm² pour l’essence, 35 mm² pour le diesel
- Tests : le multimètre est votre allié pour diagnostiquer les pannes
- Entretien : un nettoyage régulier évite bien des problèmes
Si malgré ces conseils votre démarreur reste capricieux, n’hésitez pas à consulter un professionnel. Parfois, le problème vient d’ailleurs : couronne de démarreur usée, moteur grippé, ou tout simplement démarreur en fin de vie.
Prêt à remettre votre moteur sur les rails ? Il ne vous reste plus qu’à retrousser vos manches !
